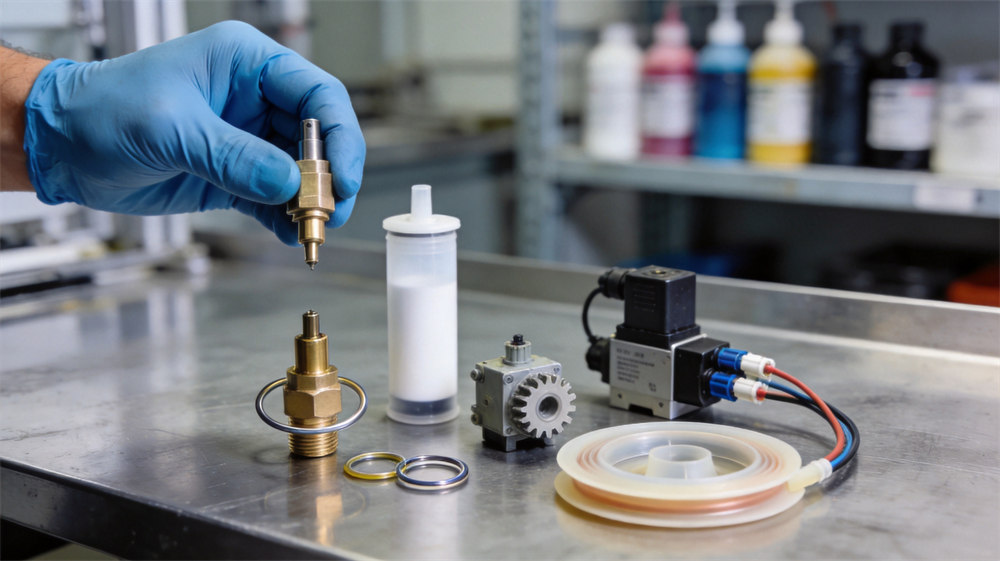

Какие наиболее важные запасные части для струйных принтеров следует регулярно заменять?

1. Сборка сопла печатающей головки

Он сопло печатающей головки Пожалуй, это самый высокоточный компонент во всей системе струйной печати. ​​Обычно изготавливаемый из сапфира, рубина или карбида вольфрама с диаметром отверстия 40–80 микрон, сопло определяет формирование капель, стабильность струи и, в конечном итоге, качество печати.

Со временем отверстие сопла может изнашиваться от высокоскоростного потока чернил, на его поверхности могут скапливаться засохшие чернильные отложения, или возникать микроповреждения из-за неправильной очистки. Даже незначительное отклонение геометрии сопла — увеличение на несколько микрон — может привести к... Неправильное размещение капель, плохая читаемость кода и сателлитные капли которые оставляют случайные следы на изделии.

Почему важна замена: Изношенное сопло невозможно восстановить до первоначальной точности. Хотя регулярная очистка помогает продлить срок службы сопла, замена — единственный способ восстановить формирование капель, соответствующее заводским параметрам.

Замена каждые 6–12 месяцев или 3000–5000 часов работы.

2. Фильтры системы подачи чернил (основной, вспомогательный и боковой)

CIJ-принтеры используют многоступенчатая фильтрация Фильтры расположены по всему пути циркуляции чернил и удаляют загрязнения, скопления пигмента и мусор, которые могут засорить сопло. Три основных фильтра включают в себя:

• Основной чернильный фильтр: Этот фильтр, расположенный между чернильным резервуаром и шестеренчатым насосом, защищает насос от крупных частиц и обычно имеет размер пор 10–20 микрон.
• Фильтр для косметического средства (растворителя): Фильтрует растворитель/добавку перед тем, как она попадет в основной резервуар, предотвращая попадание внешних загрязнений в систему подачи чернил.
• Фильтр возврата водосточной трубы: Улавливает частицы отработанных чернил до того, как они снова попадут в циркуляционный контур, защищая сопло от загрязнений, попадающих обратно в линию сбора чернил.

Когда фильтры насыщаются чернилами, они ограничивают поток чернил, заставляя шестеренчатый насос работать с большей нагрузкой. Это повышает давление в системе, ускоряет износ насоса и в конечном итоге может привести к его заклиниванию — гораздо более дорогостоящей поломке, чем простая замена фильтра.

Основной фильтр следует заменять каждые 1000–2000 часов; фильтры приточной и водосточной систем — при каждом плановом обслуживании.

3. Шестеренчатый насос и уплотнения насоса

Он шестеренчатый насос Насос (иногда называемый полумесяцевидным насосом) является сердцем системы циркуляции чернил в струйных принтерах. Он создает давление чернил, чтобы проталкивать их через сопло с высокой скоростью. Внутри насоса прецизионно обработанные шестерни вращаются в плотно прилегающем корпусе, а зазоры между шестернями и корпусом герметизируются самой пленкой чернил, поэтому любой износ сразу же оказывает существенное влияние.

Шестерни насоса постепенно изнашиваются из-за абразивного воздействия частиц пигмента в чернилах, а уплотнения насоса со временем изнашиваются из-за постоянного воздействия агрессивных растворителей (метилэтилкетон, этанол, ацетон). Признаки износа насоса включают в себя: Нестабильное давление, колебания скорости струи, плохое отрывание капель и, в конечном итоге, отказ насоса..

Полезный совет: Многие насосные агрегаты доступны в виде ремонтных комплектов, включающих новые шестерни, уплотнения и диафрагменные компоненты — это значительно дешевле, чем замена всего насосного агрегата.

Заменяйте насосный агрегат каждые 4000–6000 часов; уплотнения — каждые 2000–3000 часов.

4. Электромагнитные клапаны (восстановительные и запорные)

Системы CIJ основаны на электромагнитные клапаны для выполнения двух критически важных функций: управления линией возврата чернил/возврата в желоб (соленоид возврата) и управления отключением подачи чернил во время запуска, остановки и при возникновении неисправностей (соленоид отключения).

Эти электромагнитные клапаны срабатывают тысячи раз в день в условиях быстрого производственного цикла. Внутренние седла клапанов, пружины и плунжерные механизмы подвержены износу, а электрические катушки могут изнашиваться от перегрева. Неисправность электромагнитного клапана может привести к... Утечки чернил, плохое восстановление формы страниц, колебания давления и сбои в последовательности запуска..

Заменяйте каждые 3000–5000 часов или при появлении признаков замедления работы.

5. Диафрагменный узел

Он диафрагма Она служит гибким барьером между системой подачи чернил и пневматическим или механическим приводным механизмом. Во время работы она постоянно изгибается, поддерживая давление чернил и способствуя циркуляции. Изготовленные из эластомерных материалов (обычно из резины с покрытием из ПТФЭ или фторполимерных композитов), диафрагмы постепенно теряют эластичность, в них образуются трещины или микроотверстия из-за воздействия растворителей.

Повреждение диафрагмы приводит к... нестабильность давления, утечки растворителя в систему подачи чернил (загрязнение чернил) или попадание воздуха, нарушающее образование капель..

Замену следует производить каждые 2000–3000 часов или при каждом крупном техническом обслуживании.

6. Узел дефлекторного электрода

Он дефлекторный узел Он состоит из двух заряженных пластин, расположенных по обе стороны от струи чернил. Применяя разность потенциалов, дефлектор отклоняет заряженные капли в нужное положение на подложке. Эта конструкция подвергается воздействию распыленных чернил, паров растворителей и загрязнений окружающей среды, которые образуют проводящую пленку на поверхностях электродов.

Загрязненные дефлекторные пластины являются причиной непостоянные углы отклонения, размытые или смещенные отпечатки и некорректное позиционирование кодаХотя регулярная чистка помогает, изоляционные покрытия на пластинах со временем изнашиваются и в конечном итоге требуют замены.

Заменять каждые 3000–5000 часов.

7. Датчик давления

Он датчик давления Датчики давления в системе подачи чернил отслеживают давление в режиме реального времени и передают данные в управляющую электронику принтера. Точный контроль давления необходим для поддержания правильной скорости капель и соотношения заряда к массе. Датчики давления в струйных принтерах подвергаются постоянному контакту с растворителем и механической вибрации.

Неисправный или смещенный датчик давления может привести к тому, что принтер будет работать при неправильном давлении, что вызовет... Нестабильность подачи чернил, низкое качество печати или ложные коды ошибок, приводящие к остановке производства..

Заменяйте каждые 4000–6000 часов или при отклонении калибровки от заданных параметров.

8. Зарядный электрод и кварцевый генератор

Он зарядный электрод (Также называемый зарядным туннелем) передает электрический заряд каждой капле, когда она проходит через него. кварцевый генератор (Пьезоэлектрический кристалл) создает вибрации, которые разбивают непрерывный поток чернил на капли одинакового размера с нужной частотой.

Со временем на зарядных электродах накапливаются остатки чернил, что может исказить зарядное поле. Кварцевый генератор является твердотельным компонентом, но его частота может изменяться из-за термических циклов, накопления загрязнений или старения. Выход из строя любого из этих компонентов приводит к... Отсутствие точек, неправильное расположение точек или полный отказ сопла.

Зарядный электрод: регулярно очищать, заменять каждые 2000–3000 часов; кварцевый резонатор: заменять при дрейфе частоты.

Сократите время простоя коронарного анастомотического сустава на 90% благодаря профилактическому техническому обслуживанию.

Исследования показывают, что более 90% простоев струйных принтеров вызваны предотвратимыми отказами деталей. Регулярная замена этих важных запасных частей позволяет значительно сократить незапланированные простои, продлить срок службы принтера и поддерживать стабильное качество кода на всех производственных линиях.
