В производстве проводов, кабелей и труб выбор чернил для струйной печати является важным фактором. критический параметр процессаНеправильные чернила размазываются на быстро движущихся линиях, не прилипают к низкоэнергетическим пластикам или выцветают под воздействием УФ-излучения, что приводит к простоям, браку и нарушению нормативных требований. В этом руководстве рассматриваются ключевые факторы, которые помогут сделать правильный выбор.

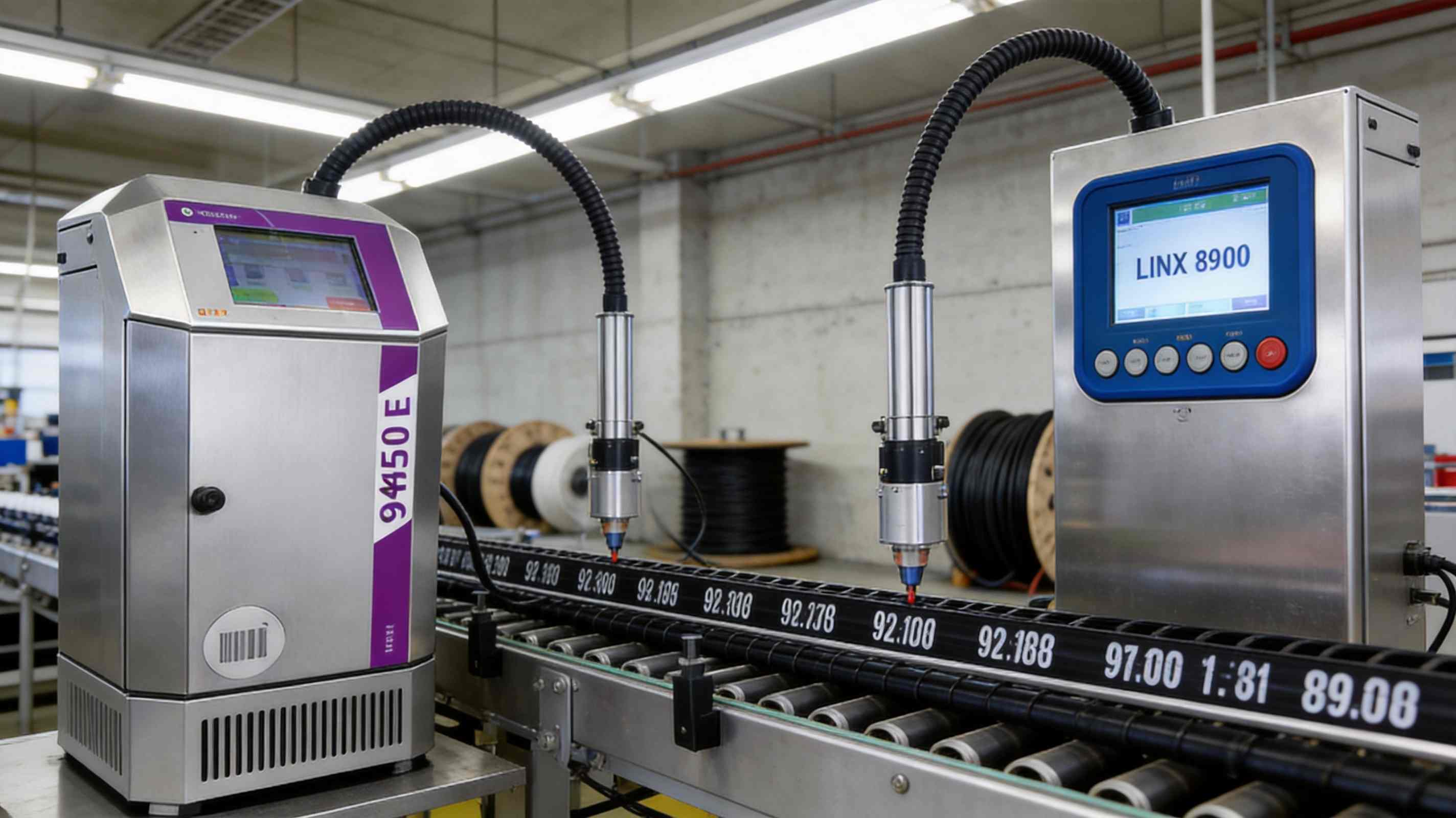

Рис. 1 — Кодирование с помощью Markem-Imaje 9450E (слева) и Linx 8900 (справа) на линии экструзии кабеля.
1
Изучите свой субстрат
Подложка — это самый важный фактор. Ее химический состав и поверхностная энергия определяют, какие чернила будут хорошо прилипать и высыхать.
| Субстрат | Поверхностная энергия | Рекомендуемые чернила |
|---|
| ПВХ (оболочка кабеля) | Умеренный | пигментированный на основе МЭК |
| ПЭ / ПНД (труба) | Низкий | Чернила на основе метанола или специальные низкоэнергетические чернила |
| ПП (труба, трубопровод) | Низкий | Смесь МЭК/ацетона с адгезионным промотором |
| Сшитый полиэтилен (XLPE) (изоляция кабеля) | Низкий-Умеренный | пигментированный на основе МЭК |
| Нейлон (оболочка кабеля) | Умеренный | Пигментированные на основе МЭК или этанола |
| Металлический (бронированный кабель, стальная труба) | Высокий | пигментированный на основе МЭК |
Ключевой принцип
Никогда не следует предполагать, что одни и те же чернила подойдут для всех типов материалов. Перед запуском в производство необходимо протестировать каждую комбинацию чернил и подложки.
2
Пигментные чернила против чернил на основе красителей
Это наиболее важное решение, касающееся химических процессов в экструзионных системах. Оно влияет на контрастность, долговечность и обслуживание печатающей головки.
Чернила на основе красителей
- ✔ на 30–50% ниже стоимость
- ✔ Меньше нагрузки на печатающие головки, меньше засоров
- ✖ Низкая устойчивость к УФ-излучению — выцветает за несколько недель.
- ✖ Низкая непрозрачность на темных поверхностях
- ✖ Изнашивается в процессе намотки кабеля.
Пигментированные чернила
- ✔ Отличная непрозрачность — белый цвет на темном кабеле является стандартом.
- ✔ Превосходная устойчивость к ультрафиолетовому излучению и истиранию.
- ✖ В 2–3 раза дороже
- ✖ Повышенный риск засорения — требуется частая фильтрация.
3
Основа растворителя и скорость сушки
Состав растворителя определяет скорость высыхания, совместимость с подложкой и состояние печатающей головки. Время высыхания должно соответствовать скорости вашей линии — при скорости 100 м/мин чернила должны высохнуть примерно за 0,5 с, прежде чем попасть на следующий валик.
| Растворитель | Скорость сушки | Лучше всего подходит для | Примечание |
|---|
| МЕК | Очень быстро (<1 с) | ПВХ, нейлон, резина, металл | Надежный материал в промышленности. Обладает высочайшей адгезией. |
| Этанол | Быстро (1–2 с) | ПВХ, обработанный ПЭ/ПП | Бережнее воздействует на печатающие головки. Менее эффективен при работе с пластиком с низкой энергией напора. |
| Ацетон | Чрезвычайно быстро (<0,5 с) | ПП, ПЭ | Самый быстрый вариант. Может привести к растрескиванию некоторых видов пластика, часто смешанного. |
| Смешанный | Настраиваемый | Разработано с учетом особенностей подложки. | Лучше всего подходит для работы со сложными материалами. Рекомендуется. |
Совет по скорости линии
Если сомневаетесь, выбирайте состав с более быстрым высыханием. Регулировать расстояние до печатающей головки проще, чем замедлять скорость линии.
4
Экологические требования и требования к долговечности
Кабели и трубы эксплуатируются в суровых условиях. Чернила должны соответствовать условиям эксплуатации изделия.
| Требование | Приложение | Решение |
|---|
| Устойчивость к УФ-излучению | Наружные кабели и трубы | Пигментированные чернила с УФ-стабилизаторами |
| Износостойкость | Намотка кабеля, прокладка труб. | Пигментированные чернила; проверьте тестом с помощью клейкой ленты. |
| Химическая/маслостойкость | Автомобильная и морская среда | Состав, обеспечивающий сшивание или устойчивость к растворителям. |
| Без галогенов | Железнодорожные, горнодобывающие, строительные кабели | Чернила без галогенов; не должны нарушать сертификацию кабеля. |
| Термостойкость | Трубы горячего водоснабжения, моторные отсеки | Термостойкие пигменты (до 150 °C) |
Предупреждение о нарушении
Для сертифицированных кабелей (UL, CSA, VDE, CCC) чернила могут потребоваться на утвержденный список материаловИспользование несертифицированных чернил может привести к аннулированию сертификации кабеля. Всегда проверяйте качество чернил перед заменой.
5
Цвет и контраст
Читаемость не подлежит обсуждению. Маркировка должна быть разборчивой в реальных условиях, а не только при идеальном заводском освещении.
| Цвет субстрата | Цвет чернил | Причина |
|---|
| Черный, темно-серый, коричневый | Белый (пигментированный) | Максимальная контрастность. Отраслевой стандарт для кабелей. |
| Белый, светло-серый, бежевый | Черный (пигментированный) | Стандарт для труб. Универсально читаемый. |
| Красный, синий, зелёный | Белый (пигментированный) | Наилучший контраст наблюдается на цветных кабелях. |
6
Совместимость с программистами
Не все чернила совместимы со всеми струйными принтерами. Ключевые параметры совместимости:
- Вязкость: Обычно значение составляет 3–6 сП при рабочей температуре. Значения, выходящие за пределы допустимого диапазона, приводят к плохому формированию капель.
- Проводимость: Необходимо соответствовать системе зарядовых электродов, используемой кодировщиком. Неправильные значения приводят к пропуску символов.
- Размер частиц пигмента: Необходимо отфильтровать для <1 мкм для предотвращения засорения сопла.
- Соответствие растворителя: Растворитель для кисти должен быть того же производителя, что и чернила.
Крупные производители (Videojet, Domino, Linx, Imaje, Hitachi, Leibinger) публикуют списки совместимости чернил. Использование чернил, не указанных в списке, аннулирует гарантию и может повредить кодер.
7
Контрольный список выбора
Проверьте перед покупкой.
- Материал(ы) подложки идентифицированы
- Измерена температура поверхности в точке печати.
- Цвет чернил выбран для обеспечения максимального контраста.
- Решение о выборе между пигментированным и красящим средством оправдано.
- Основа растворителя соответствует химическому составу субстрата.
- Ink включен в список одобренных программистами продуктов.
- Проверена устойчивость к УФ-излучению и истиранию (при необходимости).
- Подтверждено соответствие нормативным требованиям (UL / CSA / RoHS)
- Растворитель для макияжа, подобранный под марку чернил.
- Образец тестировался в производственных условиях в течение более 1 недели.
- Подтверждена читаемость после обработки.
Основные выводы
Выбор подходящих чернил для экструзионной печати методом струйной печати — это важный момент. решение на системном уровнеНачните с выбора подложки, затем определите контрастность (пигментированный белый на темных кабелях, черный на светлых трубах), подберите основу растворителя и скорость сушки в соответствии со скоростью линии, проверьте устойчивость к воздействию окружающей среды и подтвердите совместимость с кодировщиком. Перед совершением крупной закупки всегда проводите пробное тестирование.
