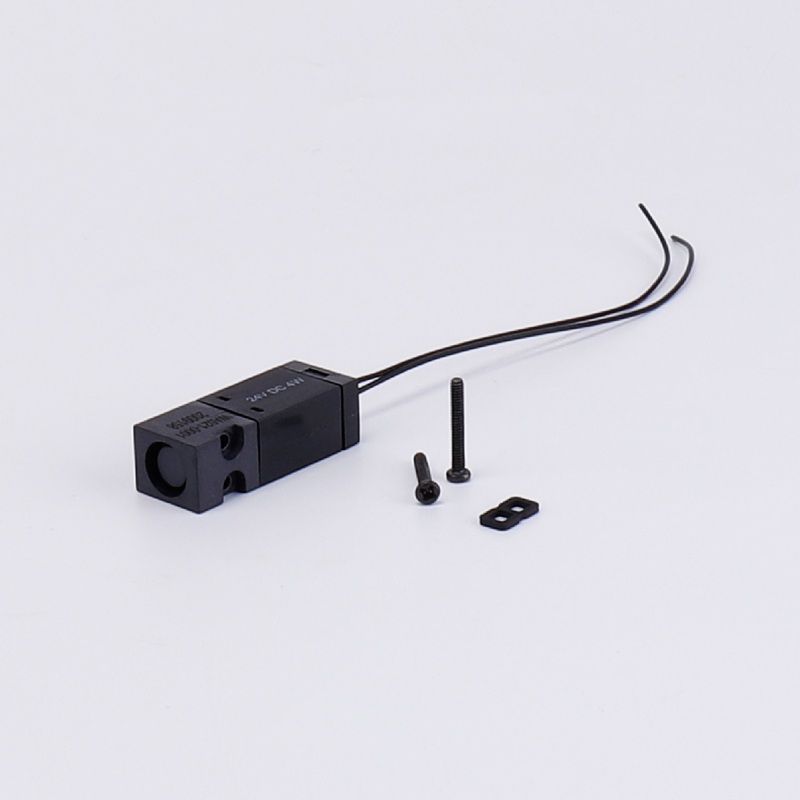

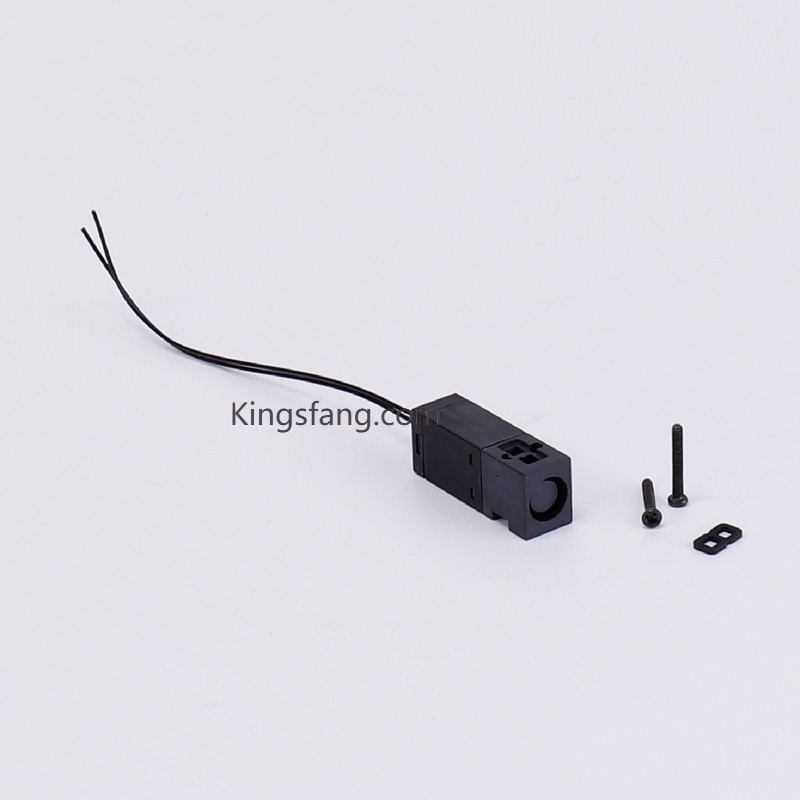

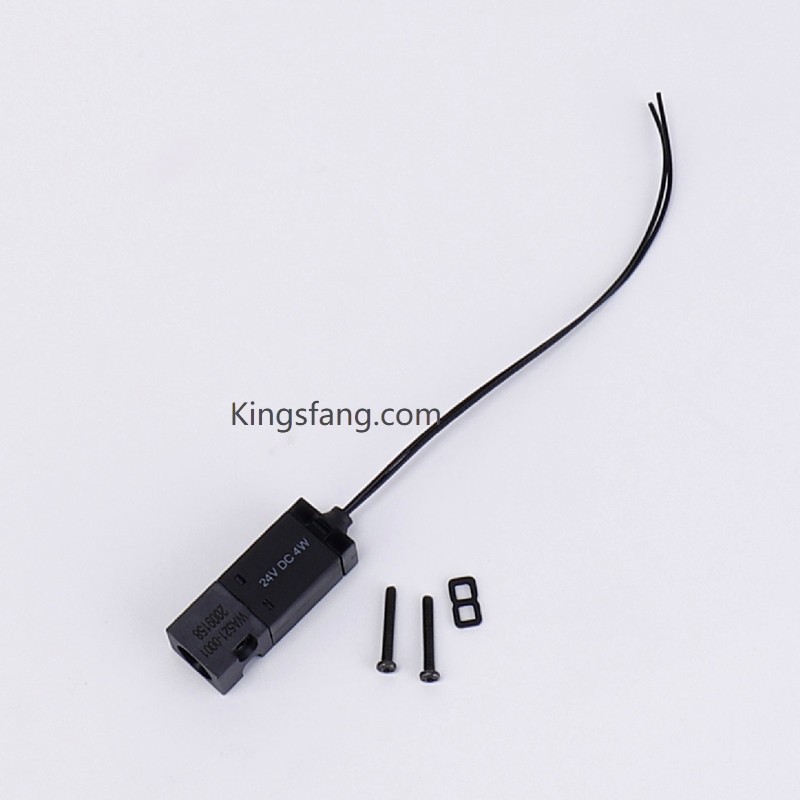

Клапан PICO WB521-0001-177 для струйного принтера Willett

В1: Какова основная функция клапана PICO WB521-0001-177 в этом оборудовании?

В системе подачи чернил принтеров Willett 430/43s этот миниатюрный электромагнитный клапан в основном управляет подачей чернил, подачей растворителя или переключением, необходимым для автоматической очистки печатающей головки во время остановки. Он использует включение и выключение электромагнитной катушки для точного управления вертикальным перемещением внутреннего поршня (сердечника клапана), тем самым направляя поток жидкости.

В2: Как определить, поврежден ли этот клапан PICO и нуждается ли он в замене?

Если принтер выдает следующие сигналы тревоги или симптомы, вероятной причиной является неисправность электромагнитного клапана: Плохое восстановление чернил (неисправность желоба / неисправность рециркуляции): после запуска струя чернил подается нормально, но трубка восстановления не забирает чернила, что приводит к переливу печатающей головки; обычно это происходит из-за заклинивания клапана восстановления V11 или V12. Перегорание катушки (обрыв/короткое замыкание катушки клапана): плата обнаруживает обрыв цепи в катушке электромагнитного клапана, что приводит к появлению определенного кода ошибки клапана. Сбой функции очистки: нажатие кнопки автоматической очистки не приводит к подаче растворителя к печатающей головке, что указывает на невозможность надлежащего открытия клапана очистки.

В3: Следует ли заменять уплотнительное кольцо при замене этого электромагнитного клапана?

Настоятельно рекомендуется его заменить. Основание клапана PICO обычно оснащается специальным резиновым уплотнением в форме восьмерки (номер детали: WB-PC1142). Старые уплотнения часто деформируются или изнашиваются после длительного воздействия жидкостей и сжатия; повторное использование таких уплотнений значительно повышает вероятность протечек (чернил или растворителей) после установки нового клапана.

Вопрос 4: Есть ли какие-либо рекомендации по установке и замене этого корпуса клапана?

Применяйте умеренное усилие затяжки: не перетягивайте винты, крепящие клапан PICO, так как это может деформировать пластиковое основание, сорвать резьбу или повредить уплотнение, что приведет к протечкам. Обеспечьте правильную ориентацию: тщательно проверьте направление входного и выходного отверстий для жидкости во время установки (ищите маркировку направления или установочные штифты на корпусе клапана). Установка наоборот вызовет ошибки в логике системы подачи чернил и может даже повредить насос.
